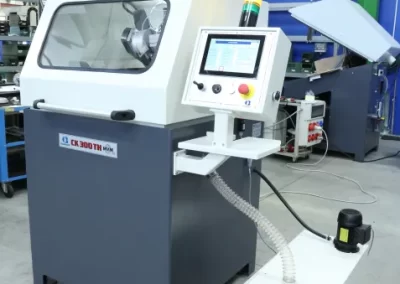

CK 300TH
Affilatrice a doppia testa di molatura con controllo PLC per coltelli circolari
L’affilatrice CK 300 TH è dotata di doppia testa di molatura, per la lavorazione simultanea dei biselli su entrambi i lati del coltello circolare, riducendo i tempi di lavorazione di questo tipo di coltello, e per una finitura senza bava del tagliente. L’affilatrice può lavorare anche coltelli con bisello su un solo lato del coltello. Lavorazione con lubrorefrigerante emulsione o olio intero, per l’affilatura di coltelli in acciaio al carbonio, inossidabile, HSS, ed in metallo duro integrale.
La programmazione della macchina è estremamente semplice, tramite panel PC con display touch screen, ed interfaccia operatore con menu guidato, per l’inserimento dei parametri di lavorazione e l’operatività della lavorazione.
L’affilatrice CK 300 TH è in grado di affilare lotti di coltelli ad uno stesso diametro.
Il sistema di controllo visualizza sul display l’assorbimento di corrente dei motori mandrini mola, il tempo restante al termine del ciclo automatico, ed il tempo impiegato per la lavorazione.
L’affilatrice CK 300 TH può essere equipaggiata con programma di teleassistenza, se richiesto.
Controllo macchina mediante PLC
Cabina per protezione area di affilatura
Doppia testa di molatura per l’affilatura simultanea del bisello bilaterale (finitura senza bava) , o unilaterale
Lavorazione con lubrorefrigerante emulsione o olio intero
Pannello di comando equipaggiato con panel PC con display 10” (16:9) touch screen, e porta USB per il collegamento di mouse, tastiera, antenna Wi-Fi, flash drive
Angolo di bisellatura regolabile con facilità
Regolazione micrometrica per la centratura del coltello
Rapido montaggio e smontaggio coltello
Joystick per movimentazione manuale della slitta di molatura, e potenziometro per la regolazione della velocità di movimentazione manuale
Slitte movimentate su guide a ricircolo di sfere per una maggiore precisione e durata
Rotazione del mandrino coltello circolare con velocità programmata e controllata digitalmente
Lubrificazione centralizzata con pompa a comando manuale
Lampada a LED per illuminazione zona di lavorazione, grado di protezione IP67
Albero coltello intercambiabile, con codolo cono ISO 30, per montaggio attrezzatura di presa coltello
Versatilità, efficienza, e semplicità d’uso
Limitata e semplice manutenzione
Sistema operativo Windows®, con interfaccia grafico operatore, menu guidato, diagnostica macchina, dati storici
Salvataggio di 5000 programmi di lavorazione, con possibilità di esportazione dei programmi di lavorazione salvati e di importare programmi di lavorazione da un dispositivo USB
Tutte le funzioni macchina (start/stop motori, velocità rotazione coltello, allarmi etc.) sono controllata dal PC e dal panel PC con display touch screen
Ciclo di lavorazione per coltelli a bisello bilaterale o unilaterale, con programmazione libera dell’asportazione totale, incrementi di asportazione di sgrossatura e finitura, ciclo spegnifiamma, velocità di rotazione del coltello circolare
Ripetizione del ciclo di lavorazione, con avvicinamento rapido delle/a mole/a al coltello circolare, ed avviamento automatico di tutti i motori, per affilatura di coltelli circolari a uno stesso diametro
Velocità di rotazione del coltello circolare programmabile digitalmente da 10 a 50 giri/min per il ciclo di asportazione, e da 5 a 65 giri/min per il ciclo di spegnifiamma, e controllo di velocità digitale
Calcolo dell’asportazione totale della lavorazione (corsa della slitta di molatura) eseguibile con il sistema grafico interattivo, nel caso di realizzazione di nuovi biselli su una lama senza biselli
Controllo digitale continuo dell’assorbimento di corrente dei motori mandrini mole, con amperometri interattivi, e selezione dell’intervento al raggiungimento della soglia massima di assorbimento
Programmazione di un nuovo programma di lavorazione durante l’esecuzione del ciclo automatico
Indicazione del tempo rimanente al termine del ciclo automatico, e del tempo totale del ciclo automatico
Disenserimento automatico di tutti i motori al termine del ciclo automatico
| Diametro massimo coltello | 350 mm |
| Angolo bisello bilaterale | fino a 90° |
| Angolo bisello unilaterale | fino a 45° |
| Diametro mole | 125 mm |
| Diametro foro mole | 20 mm |
| Velocità mole | 4400 giri/min |
| Potenza motori mola | 0,75 kW |
| Potenza installata | 4,5 kVA |
| Peso | 710 kg |
Programma di teleassistenza
Gateway ed interfaccia operatore per Industria 4.0
Impianti di lubrorefrigerazione e sistemi di depurazione di varie tipologie
Aspiratori nebbie di lavorazione di varie tipologie
Lubrificazione centralizzata automatica mediante elettropompa programmabile
Lampada di stato macchina
POSSIBILI EQUIPAGGIAMENTI
TIPI DI LAVORAZIONE
Affilatura di coltelli con bisello bilaterale
