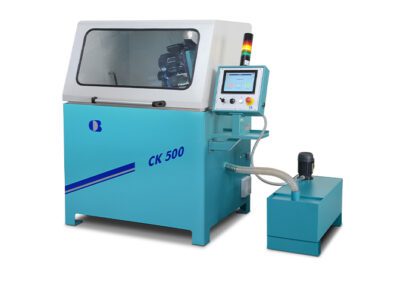

CK 500
Affilatrice con controllo PLC, per coltelli circolari e controcoltelli
L’affilatrice e bisellatrice CK 500 è molto versatile, per un’operatività con tempi di piazzamento molto ridotti, per l’affilatura di coltelli in acciaio al carbonio, inossidabile, HSS ed in metallo duro integrale.
Lavorazione con lubrorefrigerante emulsione o olio intero.
La programmazione della macchina è estremamente semplice, tramite panel PC con display touch screen, ed interfaccia operatore con menu guidato, per l’inserimento dei parametri di lavorazione e l’operatività della lavorazione.
L’affilatrice CK 500 è in grado di affilare lotti di coltelli con bisello unilaterale ad uno stesso diametro, controcoltelli ad uno stesso spessore, coltelli con bisello bilaterale e tagliente centrato con il corpo coltello, anche ad uno stesso diametro se necessario.
Il sistema di controllo visualizza sul display l’assorbimento di corrente del motore mandrino mola, il tempo restante al termine del ciclo automatico, ed il tempo impiegato per la lavorazione.
L’affilatrice CK 500 può essere equipaggiata con programma di teleassistenza, se richiesto.
Controllo macchina mediante PLC
Cabina per protezione area di lavorazione
Lavorazione con lubrorefrigerante emulsione o olio intero

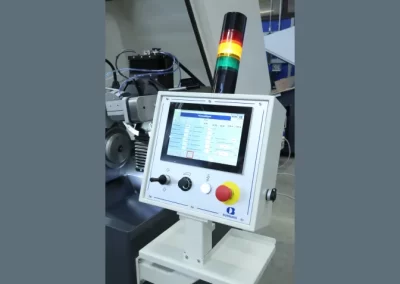

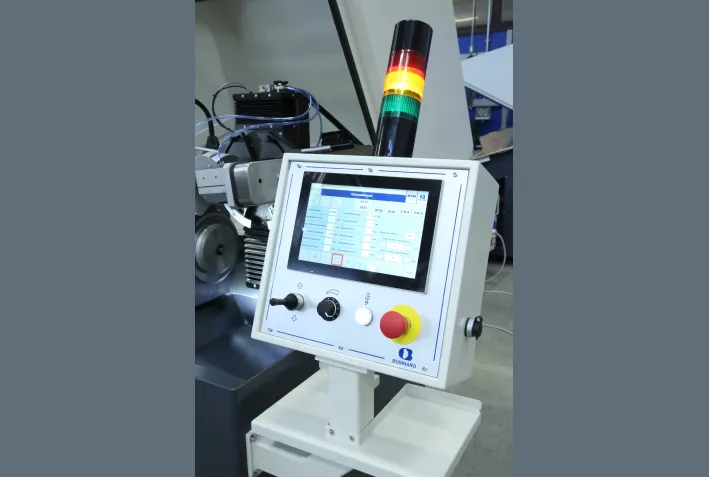

Pannello di comando equipaggiato con panel PC con display 10” (16:9) touch screen, e porta USB per il collegamento di mouse, tastiera, antenna Wi-Fi, flash drive
Angolo di bisellatura regolabile con facilità
Rapido montaggio e smontaggio coltello
Joystick per movimentazione manuale della slitta di molatura, e potenziometro per la regolazione della velocità di movimentazione manuale
Slitte movimenta su guide a ricircolo di sfere per una maggiore precisione e durata
Rotazione del mandrino coltello circolare con velocità programmata e controllata digitalmente
Lubrificazione centralizzata con pompa a comando manuale
Lampada a tubo LED per illuminazione cabina di lavorazione, gradi di protezione IP67
Albero coltello intercambiabile, per montaggio attrezzatura di presa coltello
Versatilità, efficienza, e semplicità d’uso
Limitata e semplice manutenzione
Sistema operativo Windows®, con interfaccia grafico operatore, menu guidato, diagnostica macchina, dati storici
Salvataggio di 5000 programmi di lavorazione, con possibilità di esportazione dei programmi di lavorazione salvati e di importazione programmi di lavorazione da un dispositivo USB
Tutte le funzioni macchina (start/stop motori, velocità rotazione coltello, allarmi etc.) sono controllata dal PC e dal panel PC con display touch screen
Ciclo di lavorazione per coltelli a bisello unilaterale o bilaterale, e controcoltelli, con programmazione libera dell’asportazione totale, incrementi di asportazione di sgrossatura e finitura, ciclo spegnifiamma, velocità di rotazione del coltello circolare
Ripetizione del ciclo di lavorazione, con avvicinamento rapido del coltello circolare alla mola, per affilatura di lotti di coltelli a bisello unilaterale ad uno stesso diametro, coltelli con bisello bilaterale con tagliente centrato con il corpo coltello ed uno stesso diametro se necessario, controcoltelli ad uno stesso spessore
Velocità di rotazione del coltello circolare programmabile digitalmente da 5 a 40 giri/min per il ciclo di asportazione, e da 3 a 55 giri/min per il ciclo di spegnifiamma, e controllo di velocità digitale
Controllo digitale continuo dell’assorbimento di corrente del motore mandrino mola, con amperometro interattivo, e selezione dell’intervento al raggiungimento della soglia massima di assorbimento
Programmazione di un nuovo programma di lavorazione durante l’esecuzione del ciclo automatico
Indicazione del tempo rimanente al termine del ciclo automatico, e del tempo totale del ciclo automatico
Disenserimento automatico di tutti i motori al termine del ciclo automatico
Coming soon
Coming soon
| Diametro massimo coltello | 550 mm |
| Angolo di bisello | da +70° a -10° |
| Corso slitta mandrino coltello | 150 mm |
| Diametro mola | 150 mm |
| Diametro foro mola | 20 mm |
| Velocità mola | 4250 giri/min |
| Potenza motore mola | 1,5 kW |
| Potenza installata | 4 kVA |
| Peso netto | 750 kg |
Programma di teleassistenza
Gateway ed interfaccia operatore per Industria 4.0
Impianti di lubrorefrigerazione e sistemi di depurazione di varie tipologie
Aspiratori nebbie di lavorazione di varie tipologie
Lubrificazione centralizzata automatica
Lampada di stato macchina
EQUIPAGGIAMENTO A RICHIESTA
TIPI DI LAVORAZIONE
Affilatura di coltelli con bisello unilaterale
Affilatura di coltelli con bisello biilaterale
