REKORD 500 CNC
CNC-Schleifmaschine für metallschneidende Kreissägeblätter
Die CNC-Schleifmaschine REKORD 500 verwendet CBN- oder Diamantschleifscheiben, um eine hohe Oberflächenqualität und Präzision bei reduzierten Bearbeitungszeiten zu erreichen.
Die Bearbeitung kann mit Kühlschmierstoffemulsion oder Vollöl erfolgen.
Die Schleifmaschine kann auch von einem unerfahrenen Bediener bedient werden. Die äußerst einfache Programmierung der Schleifmaschine erfolgt komplett digital, mit Dateneingabe nach einer leicht erlernbaren Menüführung, die den Bediener unterstützt und auf einem großen Display angezeigt wird.
Die Zahnwinkel können frei und individuell programmiert werden, um die am besten geeignete Zahngeometrie für das zu schneidende Material zu erhalten.
Die Zahngeometrie und das Zahnprofil werden automatisch nach DIN-Normen berechnet und programmiert, aber bei Bedarf ist es für den Bediener in jedem Fall äußerst einfach, die Zahngeometrie zu ändern.
Das Hochdruck-Kühlmittelsystem sorgt für eine perfekte Kühlung des Prozesses, und Kühlschmierstoffreinigungssysteme mit automatischer Steuerung garantieren Sauberkeit und Effizienz des Kühlschmierstoffs.
DENTI:
Schärfen, Nachverzahnen und Anfasen von metallschneidenden Kreissägeblättern
Bedienpult mit Panel-PC, mit 10“ (16:9) Touchscreen-Display und USB-Anschluss für den Anschluss von Maus und W-Fi-Antenne
Kabine zum Schutz des Schleifbereichs
Hochdruckkühlschmierstoffanlagen mit Reiniger
Absauger für die Schleifnebel
Elektrisches Steuerrad für die Bewegung des Schleifschiebers

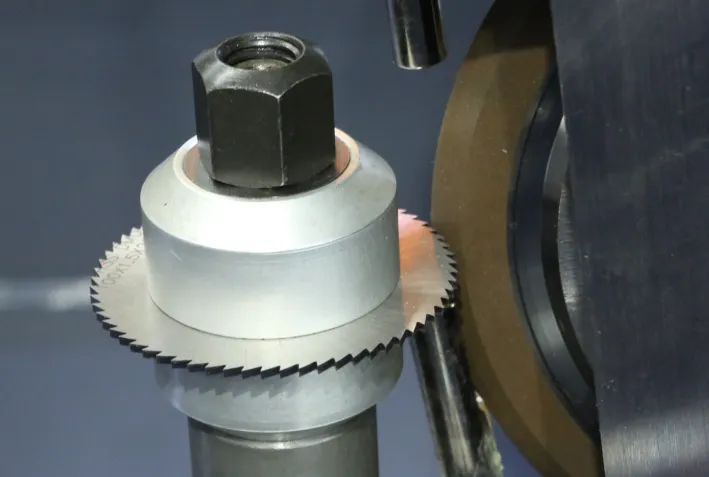

Montage der Kreissäge mit Flansch für eine erhöhte Steifigkeit und Präzision
Schnelle Einstellung der Schleifscheibenspindel für die Ausführung der seitlichen Anfasung
Automatische zentralisierte Schmierung mit programmierbarer Elektropumpe
LED-Röhrenleuchte für Kabinenbeleuchtung, Schutzart IP67
Leuchtstoffröhrenlampe zur Beleuchtung des Schärfbereichs
Schleifung und Erstellung der Verzahnung A, AW, B, BW und C gemäß DIN 1840
Windows-Betriebssystem, mit grafischer Bedieneroberfläche, Menüführung, Maschinendiagnose.
Bedieneroberfläche in englischer Sprache
Seitliche Anschrägung der Zähne
Speicherung und Abruf von 99 Bearbeitungsprogrammen
Ausgleich der Schleifscheibenstärke
Frei programmierbare Spanwinkel der Verzahnung
Zahnspan- und Freiwinkel, frei und individuell programmierbar
Freie Programmierung der Zahntiefe ±20% vom Standardwert (0,45 x Zahnteilung)
Anzeige der bis zum Zyklusende verbleibenden Schleifzeit
Coming soon
Coming soon
| HSS-Säge-Durchmesser (Reibsäge) | (50) 150 - 560 (710) mm |
| Stärke | 10 - 998 |
| Maximale Stärke Kreissäge | 6 mm |
| Schleifscheibendurchmesser | 150 mm |
| Durchmesser Bohrung | 32 mm |
| Betriebsgeschwindigkeit | 2 - 60 Zähne/min |
| Elektrische Kühlschmierstoffpumpe | 50 Liter/min - 7,5 bar |
| Motorleistung Schleifscheibe | 2,2 kW |
| Installierte Leistung | 5 kVA |
| Nettogewicht | 967 kg |
Schleifung und Erstellung der Verzahnung für Reibsägen
Schärfen und Konstruktion von Zähnen mit variabler Teilung, mit freier Programmierung der Teilungsvariation
Schleifung und Erstellung der Verzahnung von Kreissägen mit gleichem Durchmesser
Schleifung und Erstellung der Verzahnung für Vollhartmetallsägen
Rundschleifen zur Entfernung der Verzahnung
Einschleifen der Verzahnung von Kreismessern
Änderung der Zahngeometrie mit Zahnformen, die gespeichert werden können
Schleifung und Erstellung der Verzahnung mit besonderen Formen
Maschinenversion für HSS-Kreissägen mit einem Durchmesser von 150 mm bis 630 mm und Reibkreissägen von 150 mm bis 710 mm
Halterung für Kreissägen mit einem Durchmesser von 50 mm bis zu einem Durchmesser von 150 mm
Hochdruckkühlschmierstoffanlagen und Reinigungssysteme verschiedener Art
Absauger für Bearbeitungsnebel verschiedener Art
Amperemeter zur Anzeige der Motoraufnahme der Schleifspindel
Lampe zur automatischen Anzeige des Zyklusendes
OPTIONALE AUSSTATTUNG
