Affilatrice per coltelli e controcoltelli

CK 300TH

Maquina afiladora con dos cabezales, con PLC, para afilar cuchillas circulares

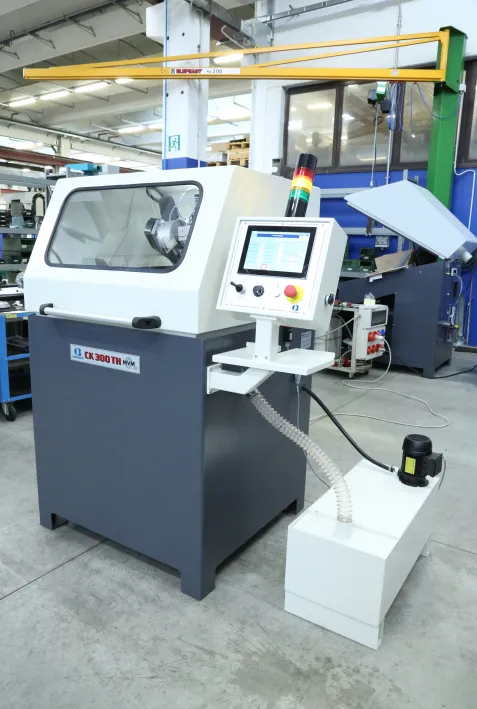

La afiladora CK 300 TH está equipada con un cabezal de afilado doble para el mecanizado simultáneo de los biseles de ambos lados de la cuchilla circular, lo que reduce el tiempo de mecanizado de este tipo de cuchillas y permite obtener un acabado sin rebabas del filo de corte.
La afiladora también puede procesar cuchillas con bisel en un solo lado de la cuchilla.
Mecanizado con lubricante refrigerante de emulsión o aceite entero, para afilar cuchillas de acero al carbono, acero inoxidable, HSS y metal duro integral.
La programación de la máquina es extremadamente sencilla, a través de un panel PC con pantalla táctil y una interfaz de operador basada en menús para introducir los parámetros de mecanizado y manejar la máquina.
La afiladora CK 300 TH es capaz de afilar lotes de cuchillas del mismo diámetro.
El sistema de control muestra en la pantalla el consumo de corriente de los motores de los husillos de las muelas, el tiempo restante al final del ciclo automático y el tiempo empleado para el mecanizado.
Si es necesario, la afiladora CK 300 TH puede equiparse con un programa de teleasistencia.

Cabina de protección de la zona de afilado

Mecanizado con emulsión lubricante-refrigerante o con aceite completo

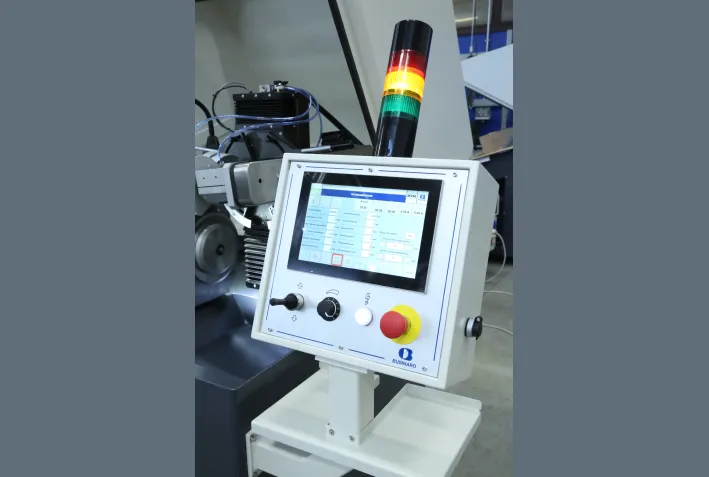

Panel de control equipado con panel PC con pantalla táctil de 10” (16:9), y puerto USB para conectar ratón, teclado, antena Wi-Fi, unidad flash

Ángulo de biselado fácilmente ajustable

Montaje y desmontaje rápido de la cuchilla

Joystick para la manipulación manual del carro de afilado y potenciómetro para ajustar la velocidad de manipulación manual

Las corredera se desplazan sobre guías de recirculación de bolas para una mayor precisión y durabilidad

Rotación del mandril de la cuchilla circular con velocidad programada y controlada digitalmente

Lubricación centralizada con bomba de mando manual

Lámpara de tubo led para iluminación de zonas de mecanizado

Eje de cuchilla intercambiable, para montar el equipo de sujeción de la cuchilla

Versatilidad, eficiencia y facilidad de uso

Mantenimiento limitado y sencillo

Sistema operativo Windows®, con interfaz gráfica del operador, menú guiado, diagnóstico de la máquina, datos históricos

Almacenamiento de 5000 programas de mecanizado, con la posibilidad de exportar los programas de mecanizado guardados a un dispositivo USB y de importar programas de mecanizado desde un dispositivo USB.

Todas las funciones de la máquina (start/stop motores, velocidad de rotación de la cuchilla, alarmas, etc.) son controladas por PC y por PC de panel con pantalla Touch Screen

Repetición del ciclo de trabajo, con acercamiento rápido de la cuchilla circular a la muela, para el afilado de lotes de cuchillas con bisel unilateral del mismo diámetro, cuchillas con bisel bilateral con filo centrado con el cuerpo de la cuchilla y del mismo diámetro si es necesario, contracuchillas del mismo espesor.

Repetición del ciclo de mecanizado, con aproximación rápida de la cuchilla a la muela, y arranque automático de todos los motores, para afilar cuchillas circulares del mismo diámetro o grosor.

Velocidad de rotación de la cuchilla circular programable digitalmente de 5 a 40 rpm para el ciclo de desbastado, y de 3 a 55 rpm para el ciclo de apagado de llama, y control de la velocidad digital.

Control digital continuo del consumo de corriente del motor del mandril de la muela, con amperímetro interactivo, y selección de intervención cuando se alcanza el umbral máximo de consumo de corriente.

Programación de un nuevo programa de mecanizado durante la ejecución del ciclo automático.

Desactivación automática de todos los motores al final del ciclo automático

Indicación del tiempo restante al final del ciclo automático, y del tiempo total del ciclo automático.

Diámetro máximo de la cuchilla350 mm
Ángulo del doble biselhasta 90°
Ángulo del bisel unilateralhasta 45°
Diámetro de las muelas125 mm
Diámetro del agujero de la muela20 mm
Velocidad de las muelas4400 revoluciones/min
Potencia de los motores de la muela0,75 kW
Potencia instalada4,5 kVA
Peso neto760 kg

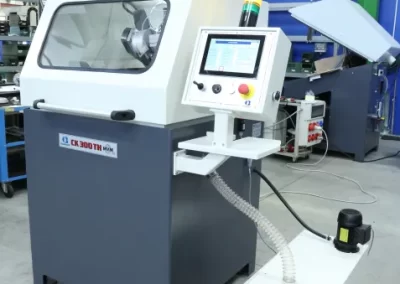

Sistemas de lubricación y refrigeración y sistemas de purificación de varios tipos

Aspiradores de las nieblas derivadas del mecanizado de varios tipos

Lubricación automática centralizada mediante bomba eléctrica programable

Programa de teleasistencia

POSIBLE EQUIPAMIENTO

TIPOS DE TRATAMIENTO

CK 300TH - Affilatura di coltelli con bisello bilaterale

Afilado de cuchillas con bisel bilateral

CK 300TH - Affilatura di coltelli con bisello unilaterale

Afilado de cuchillas con bisel unilateral
