Affilatrice a comando numerico per l’affilatura di seghe circolari in HSS, a frizione, e metallo duro integrale

REKORD 500 CNC

Afiladora CNC para sierras circulares de corte de metal

La afiladora REKORD 500 CNC utiliza muelas de CBN o diamante para conseguir una alta calidad superficial y precisión, con tiempos de mecanizado reducidos.
El mecanizado puede realizarse con emulsión lubricante-refrigerante o con aceite completo.
La afiladora también puede ser utilizada por un operador sin experiencia.
La programación de la afiladora, extremadamente sencilla, es totalmente digital; simplemente, hay que introducir los datos según un menú guiado fácil de aprender y de soporte para el operador, visualizado en una gran pantalla.
Los ángulos de los dientes se pueden programar libre e individualmente para conseguir la geometría del diente más adecuada para el material que se va a cortar.
La geometría y el perfil del diente se calculan y programan automáticamente de acuerdo con las normas DIN, pero si es necesario, el operario puede modificar la geometría del diente con suma facilidad.
El sistema de lubricación y refrigeración de alta presión asegura una refrigeración perfecta del proceso, y los sistemas de purificación del lubricante refrigerante con controles automáticos garantizan la limpieza y eficacia del lubricante refrigerante.

DENTI:

Forma del dente A
Forma del dente AW
Forma del dente A
Forma del dente BW
Forma del dente C
Forma del dente VP

Afilado de sierras circulares y construcción de dientes, corte de metales

Cabina de protección de la zona de afilado

Instalación de lubricación y refrigeración de alta presión con purificador

Aspirador de las nieblas derivadas del afilado

Volante electrónico para mover el carro de rectificado (afilado)

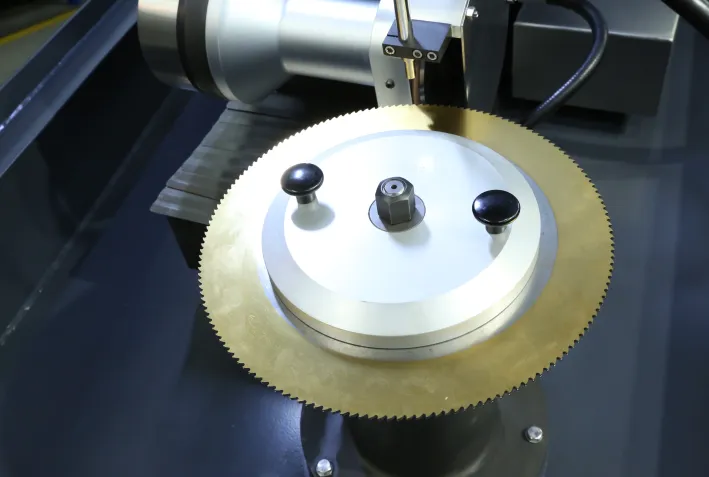

Montaje de la sierra circular con bridas para conseguir una gran rigidez y precisión

Ajuste rápido del mandril de la muela para realizar el biselado lateral

Lubricación automática centralizada mediante bomba eléctrica programable

Lámpara de tubo fluorescente para iluminar la zona de afilado

Afilado y mecanizado de dientes de tipo A, AW, B, BW, C según las normas DIN 1840

Sistema operativo Windows, con interfaz gráfica del operador, menú guiado, diagnóstico de la máquina

Biselado lateral de los dientes

Ángulo superior (ángulo en la cara del diente) y ángulo inferior (ángulo en la parte posterior del diente) libremente programables individualmente

Almacenamiento y recuperación de 99 programas de mecanizado

Compensación del grosor de la muela

Ángulos de desahogo del diente programables libremente

Programación libre de la profundidad del diente hasta ± 20%, sobre el valor por defecto, calculado por el CNC

Indicación del tiempo de afilado restante hasta el final del ciclo

Coming soon

Coming soon

Diámetro de la sierra HSS (a fricción)(50) 150 - 560 (710) mm
Grosor 6 mm
Número de dientes10 - 998
Diámetro de la muela150 mm
Diámetro del orificio32 mm
Bomba eléctrica de lubricación y refrigeración50 litros/min - 7,5 bares
Velocidad de trabajo2 - 60 dientes/min
Potencia del motor de la muela2,2 kW
Potencia instalada5 kVA
Peso967 kg

Afilado y mecanizado de los dientes de sierras para corte por fricción

Afilado y mecanizado de los dientes de paso variable, con programación libre de la variación de paso

Afilado y mecanizado de los dientes de sierras circulares de igual diámetro

Afilado y mecanizado de los dientes de sierras de carburo metálico

Rectificación cilíndrica para eliminar los dientes

Tallado de cuchillas circulares

Modificación de la geometría del diente con formas de diente memorizables

Afilado y mecanizado de dientes con forma especial

Versión de la máquina para sierras circulares HSS con un diámetro que oscila entre 150 y 630 mm, y para sierras circulares de fricción con diámetros que oscilan entre 150 y 710 mm

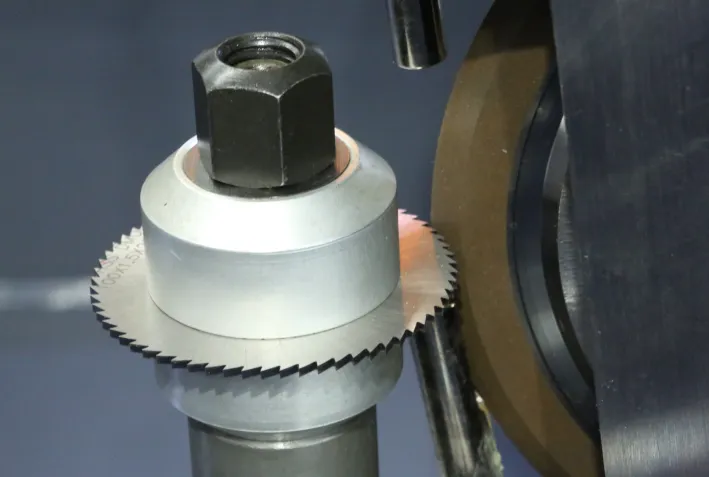

Soporte para sierras circulares de 50 mm de diámetro y 150 mm de diámetro

Instalaciones de lubricación y refrigeración de alta presión y sistemas de purificación de varios tipos

Aspiradores de las nieblas derivadas del mecanizado de varios tipos

Amperímetro para indicar la absorción del motor del husillo de la muela abrasiva

Indicador luminoso automático de fin de ciclo

EQUIPAMIENTO ADICIONAL
