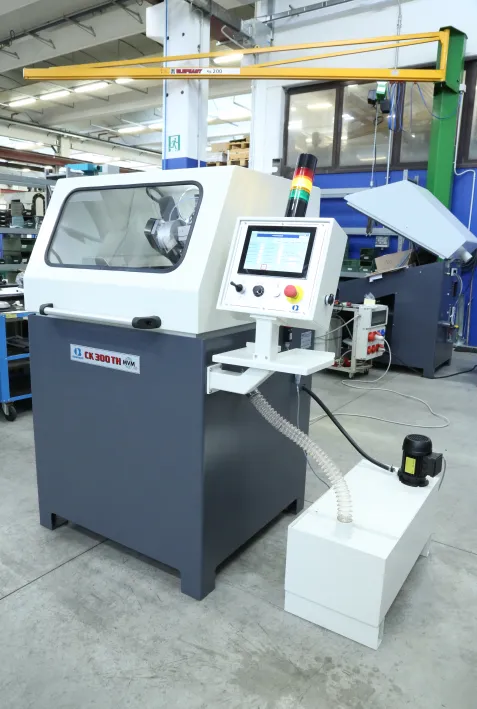

CK 300TH
Affûteuse à double tête affûtage, avec contrôle par PLC, pour couteaux circulaires
L’affûteuse CK 300TH est équipée d’une double tête d’affûtage pour l’usinage simultané des biseaux des deux côtés du couteau circulaire, ce qui réduit le temps d’usinage pour ce type de couteau, et pour une finition sans bavure du tranchant.
L’affûteuse peut également usiner des couteaux dont le biseau ne se trouve que sur un seul côté du couteau.
Usinage avec liquide de refroidissement et lubrification sous forme d’émulsion, pour l’affûtage de couteaux en acier au carbone, acier inoxydable, HSS et carbure monobloc. La programmation de la machine est extrêmement simple.
Elle s’effectue à l’aide d’un panneau PC à écran tactile et d’une interface opérateur pilotée par menu pour entrer les paramètres d’usinage et faire fonctionner la machine.
L’affûteuse CK 300 TH est en mesure d’affûter des lots de couteaux au même diamètre. Le système de contrôle indique sur l’écran le courant absorbé des moteurs de la broche de la meule, le temps restant à la fin du cycle automatique et le temps d’usinage.
L’affûteuse CK 300 TH peut être équipée d’un programme d’assistance distance si nécessaire.
Affûteuse contrôlée par PLC
Cabine de protection de la zone d’usinage

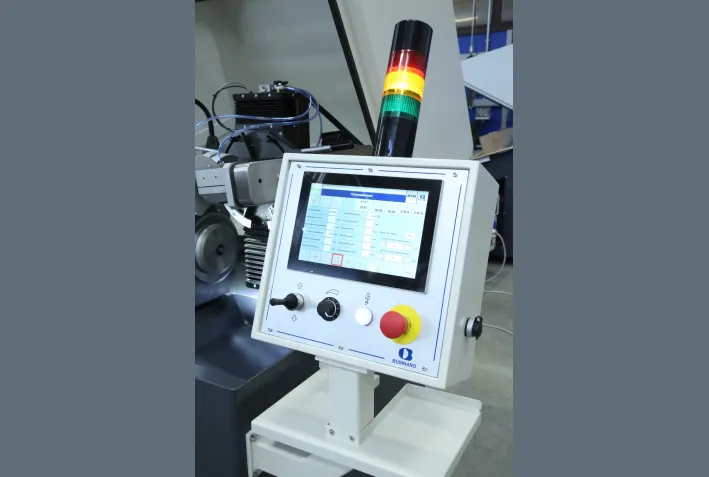

Panneau de commande équipé d’un panneau PC à écran tactile de 10″ (16:9), d’un port USB pour la connexion d’une souris, d’un clavier, d’une antenne Wi-Fi et d’une clé USB
Usinage avec liquide de refroidissement et lubrification sous forme d’émulsion ou huile entière
Angle de biseautage facile à régler
Montage et démontage rapides du couteau
Manette de manutention manuelle du chariot de meulage, et potentiomètre pour le réglage de la vitesse de manutention manuelle
Les glissières sont montées sur des roulements à billes à recirculation pour une plus grande précision et durabilité
Rotation de la broche du couteau circulaire avec une vitesse programmée et contrôlée numériquement
Lubrification centralisée avec pompe à commande manuelle
Lampe à tube LED pour l’éclairage des zones de travail
Arbre de couteau interchangeable, avec tige conique ISO 30, pour le montage de l’équipement de préhension des couteaux.
Système d’exploitation Windows®, avec interface opérateur graphique, guidage par menu, diagnostic des machines, données historiques
Sauvegarde de 5000 programmes d’usinage, avec possibilité d’exporter les programmes d’usinage sauvegardés vers un dispositif USB et d’importer des programmes d’usinage à partir d’un dispositif USB
Toutes les fonctions de la machine (démarrage/arrêt du moteur, vitesse de rotation des couteaux, alarmes, etc.) sont contrôlées par PC et par panel PC avec écran tactile
Cycle d’usinage pour couteaux et contre-couteaux à biseau unilatéral ou bilatéral, avec programmation libre de l’enlèvement total de matière, des incréments d’enlèvement de matière d’ébauche et de finition, du cycle de soufflage, de la vitesse de rotation des couteaux circulaires
Répétition du cycle de travail, avec approche rapide du couteau circulaire sur la meule, pour l’affûtage de lots de couteaux avec biseau unilatéral de même diamètre, couteaux avec biseau bilatéral avec tranchant centré sur le corps du couteau et de même diamètre si nécessaire, contre-couteaux à une même épaisseur
Vitesse de rotation du couteau circulaire programmable numériquement de 10 à 50 tours/minute pour le cycle d’enlèvement, et de 5 à 65 tours/minute pour le cycle de soufflage, et contrôle numérique de la vitesse
Contrôle numérique continue de l’appel de courant du moteur de la broche de la meule, avec ampèremètre interactif, et sélection de l’intervention lorsque le seuil d’appel de courant maximum est atteint
Programmation d’un nouveau programme d’usinage pendant l’exécution du cycle automatique
Indication du temps restant à la fin du cycle automatique, et du temps total du cycle automatique
Désactivation automatique de tous les moteurs à la fin du cycle automatique
Coming soon
| Diamètre maximum du couteau | 350 mm |
| Angle de biseau bilatéral | jusqu’à 90° |
| Angle de biseau unilatéral | jusqu’à 45° |
| Diamètre des meules | 125 mm |
| Vitesse des meules | 4400 tours/min |
| Puissance des moteurs de meule | 0,75 kW |
| Puissance installée | 4,5 kVA |
| Poids net | 710 kg |

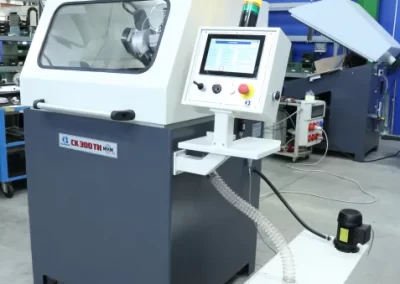

Installations de refroidissement et lubrification et systèmes d’épuration de divers types
Aspirateurs de brouillards d’usinage de divers types
Lubrification centralisée automatique par pompe électrique programmable
Indicateur d’état de la machine
Téléassistance
ÉQUIPEMENT POSSIBLE
LES TYPES DE TRAITEMENT
Affûtage des couteaux à biseau bilatéral
