REKORD 500 CNC
Affûteuse CNC pour scies circulaires coupe métaux
L’affûteuse REKORD 500 CNC utilise des meules CBN ou diamantées pour obtenir une qualité de surface et une précision élevées, avec des temps d’usinage réduits. L’usinage peut s’effectuer avec liquide de refroidissement et lubrification sous forme d’émulsion ou huile entière.
L’affûteuse peut également être utilisée par un opérateur sans expérience, la programmation extrêmement facile de l’affûteuse est entièrement numérique, avec une saisie des données selon un menu guidé facile à apprendre et assisté par l’opérateur, affiché sur un grand écran.
Les angles des dents peuvent être programmés librement et individuellement afin d’obtenir la géométrie du dent la plus adaptée au matériau à couper.
La géométrie et le profil des dents sont automatiquement calculés et programmés selon les normes DIN, mais si nécessaire, il est de toute façon extrêmement facile pour l’opérateur de modifier la géométrie des dents.
Le système de refroidissement à haute pression assure un refroidissement parfait du processus, et les systèmes de purification du liquide de refroidissement avec contrôles automatiques garantissent la propreté et l’efficacité du liquide de refroidissement.
DENTS:
Affûtage et construction de dents de scies circulaires, coupe de métaux
Cabine de protection de la zone d’affûtage
Panneau de commande équipé d’un panel PC avec écran tactile 10 » (16:9) et un port USB pour connecter une souris et une antenne pour le Wi-Fi
Volant électronique d’actionnement du chariot de meulage
Installation de refroidissement et lubrification à haute pression avec épurateur
Aspirateur des brouillards d’affûtage

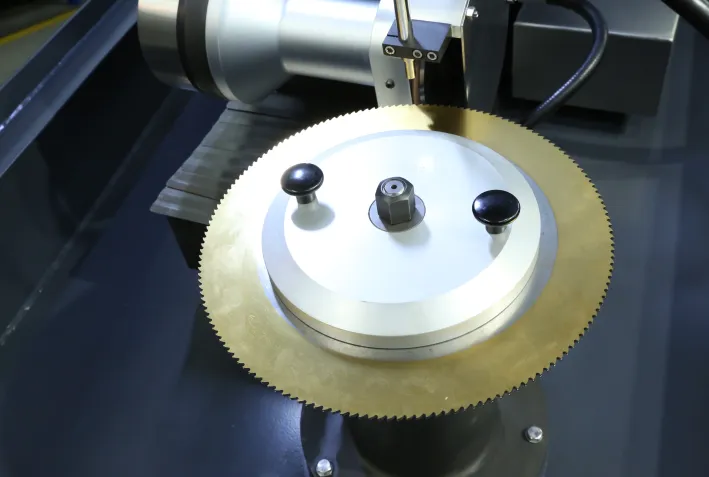

Montage de la scie circulaire avec des brides, pour une grande rigidité et une haute précision
Réglage rapide du mandrin de la meule pour l’exécution du chanfreinage latéral
Lubrification centralisée automatique par pompe électrique programmable
Lampe tubulaire à LED pour l’éclairage des cabines, classe de protection IP67
Système d’exploitation Windows, avec interface opérateur graphique, menu guidé, diagnostic machine
Affûtage et construction de denture de type A, AW, B, BW, C selon les normes DIN 1840
Chanfreinage latéral de la denture
Compensation de l’épaisseur de la meule
Angle de dépouille supérieur (angle à la face de la dent) et angle de dépouille inférieur (angle à l’arrière de la dent)programmables librement et individuellement
Angles de dépouille de la dent programmables librement
Programmation libre de la profondeur de la dent jusqu’à ± 20%, sur la valeur par défaut, calculée par la CNC
Affichage du temps d’affûtage restant avant la fin du cycle
Mémorisation et rappel de 99 programmes d’usinage
Coming soon
Coming soon
| Diamètre de la scie HSS (à friciton) | (50) (150) - 560 (710) mm |
| Épaisseur | 6 mm |
| Nombre de dents | 10 - 998 |
| Diamètre de la meule | 15 cm |
| Vitesse de travail | 2 - 60 dents/min |
| Pompe électrique du liquide de refroidissement et lubrification | 50 litres/min - 7,5 bars |
| Puissance du moteur de la meule | 2,2 kW |
| Puissance installée | 5 kVA |
| Poids net | 967 kg |
Affûtage et construction de denture de scies circulaires pour coupe par friction
Affûtage et construction de la denture à pas variable, avec programmation libre de la variation du pas
Affûtage et construction de denture de scies circulaires de diamètre égal
Affûtage et construction de denture de scies en métal dur plein
Rectification cylindrique pour l’enlèvement de la denture
Entaille pour couteaux circulaires
Modification de la géométrie de la dent avec des formes de dent mémorisables
Affûtage et construction de dents de forme spéciale
Téléassistance
Version de machine pour scies circulaires en HSS d’un diamètre de 150 à 630 mm, et de scie circulaires à friction de 150 à 710 mm

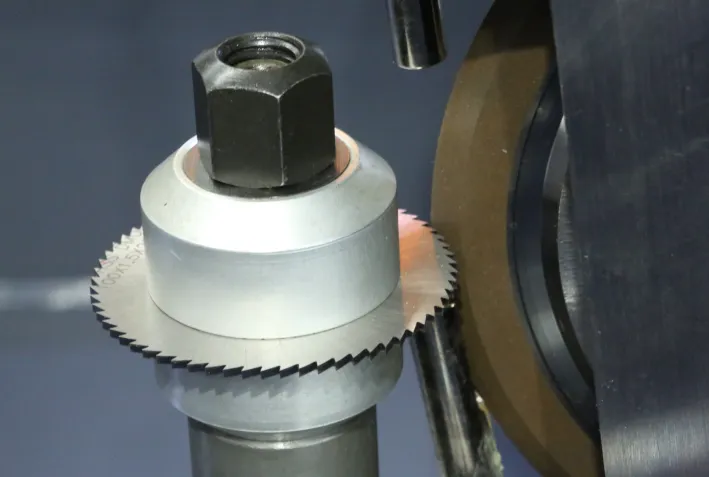

Support pour scies circulaires d’un diamètre de 50 mm à 150 mm
Installations de refroidissement et lubrification à haute pression et systèmes d’épuration de divers types
Aspirateurs de brouillards d’usinage de divers types
Ampèremètre pour indiquer l’absorption du moteur de la broche de la meule.
Lampe pour l’indication automatique de la fin du cycle
ÉQUIPMENT SUR DEMANDE
