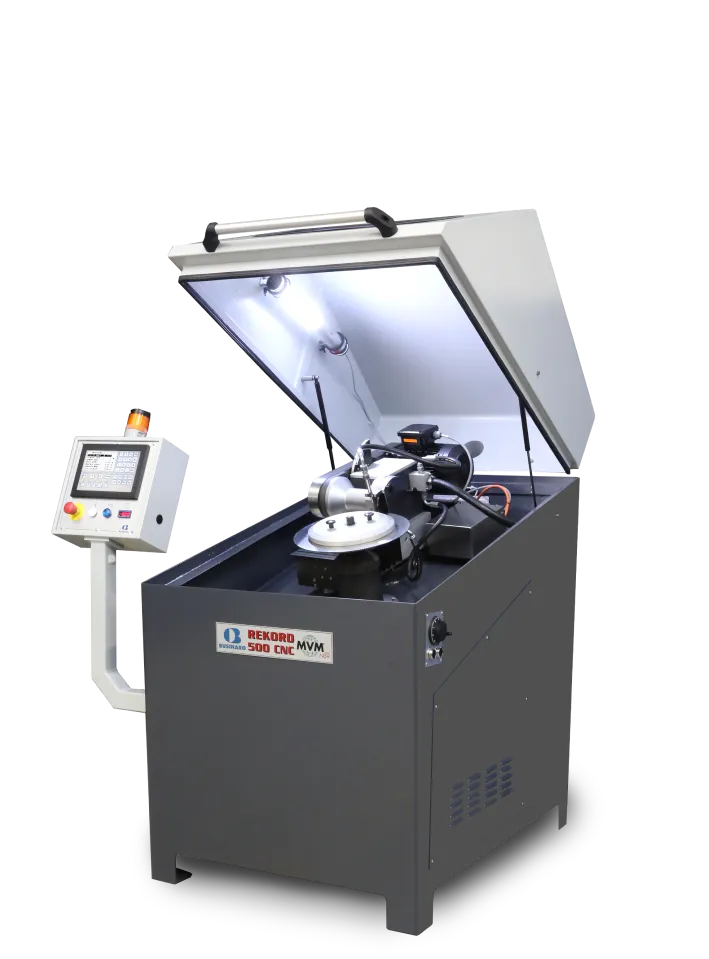

REKORD 500 CNC
Affilatrice CNC per seghe circolari taglio metallo

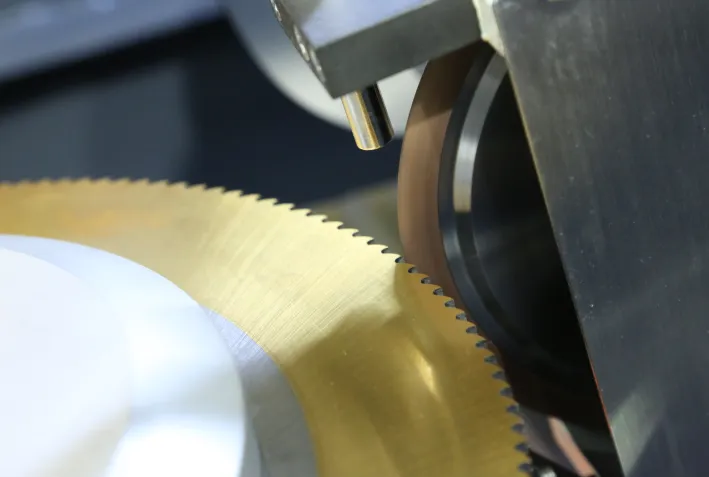

L’affilatrice REKORD 500 CNC utilizza mole CBN o diamante, per ottenere una elevata qualità della superficie lavorata e precisione, con tempi di lavorazione ridotti.
La lavorazione può essere eseguita con lubrorefrigerante emulsione o olio intero.
L’affilatrice può essere utilizzata anche da parte di un operatore non esperto, la programmazione estremamente semplice dell’affilatrice è completamente digitale, con inserimento dei dati secondo un menu guidato di facile apprendimento e di supporto per l’operatore, visualizzato su ampio display.
Gli angoli de dente possono essere programmati liberamente es individualmente, per ottenere la geometria del dente più adeguata per il materiale da tagliare.
La geometria ed il profilo del dente sono calcolati e programmato automaticamente secondo la normativa DIN, ma se richiesto, è in ogni caso estremamente semplice modificare la geometria del dente da parte dell’operatore.
Il sistema di lubrorefrigerazione ad alta pressione, garantisce il perfetto raffreddamento della lavorazione, ed i sistemi di depurazione lubrorefrigerante con controlli automatici garantiscono pulizia e efficienza del liquido lubrorefrigerante.
DENTI:

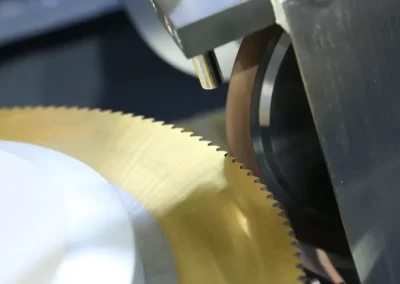

Affilatura e costruzione della dentatura di seghe circolari, taglio metallo
Cabina per protezione area di affilatura

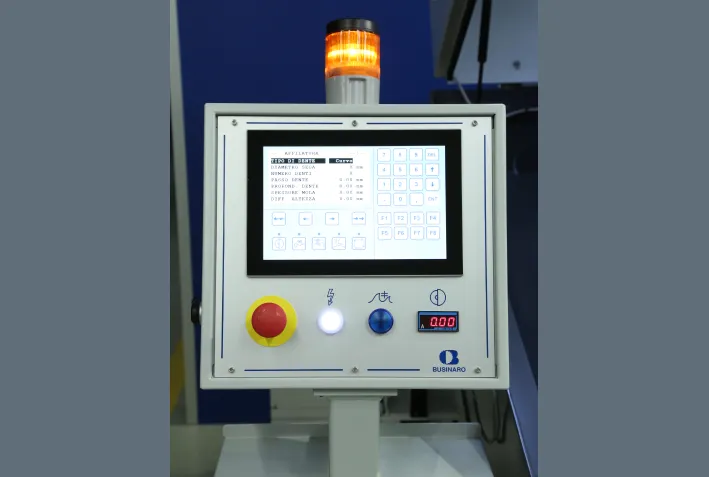

Pannello di comando equipaggiato con panel PC, con display 10” (16:9) touch screen, e porta USB per collegamento di mouse e antenna Wi-Fi

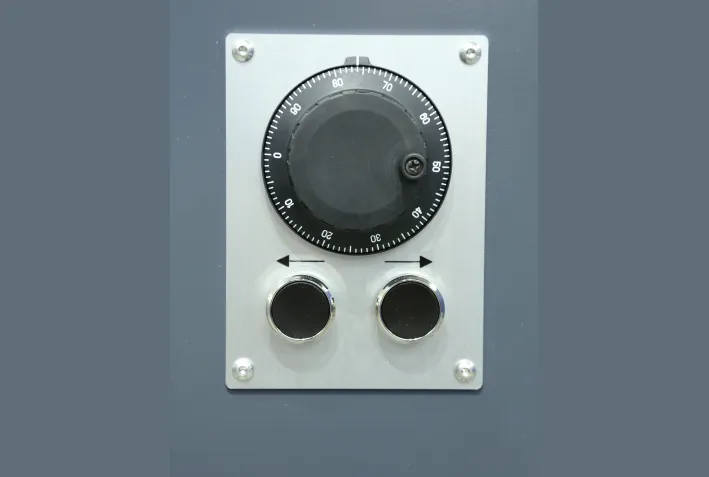

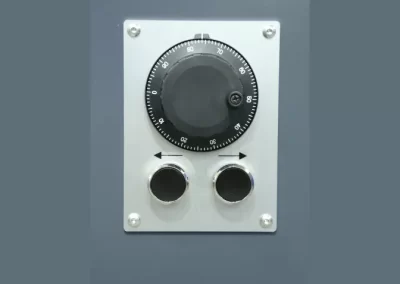

Volantino elettronico per la movimentazione della slitta di molatura

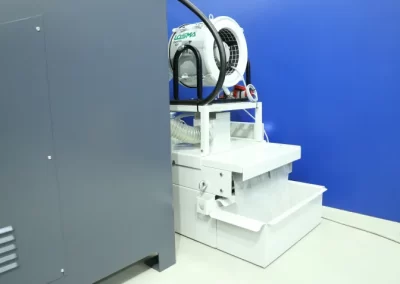

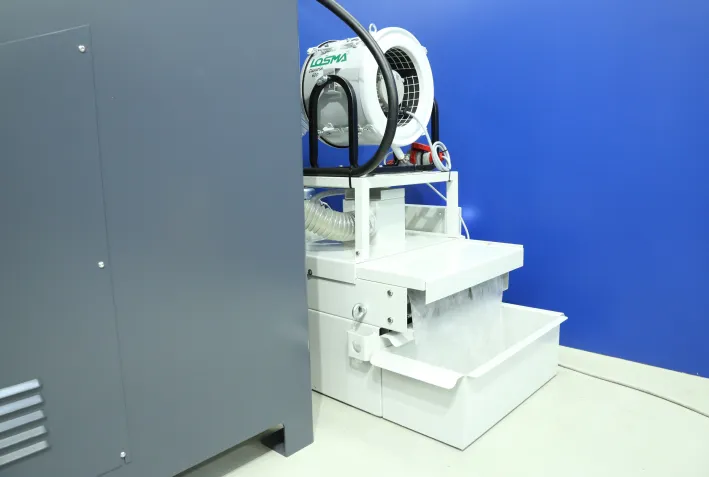

Impianto di lubrorefrigerazione ad alta pressione con depuratore
Aspiratore per le nebbie di lavorazione

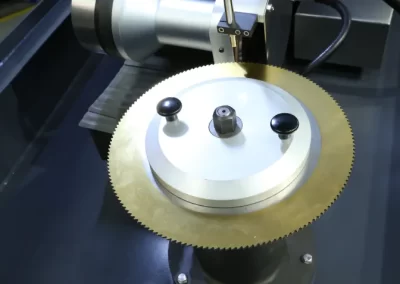

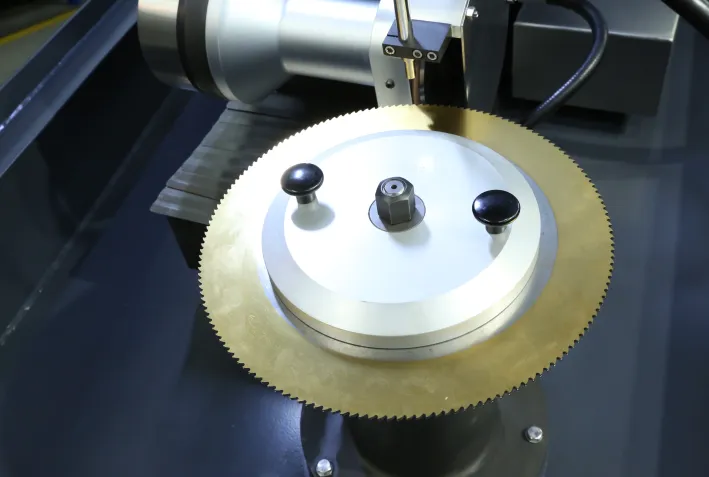

Montaggio della sega circolare con flange per elevata rigidità e precisione
Rapida regolazione del mandrino mola per l’esecuzione della smussatura laterale

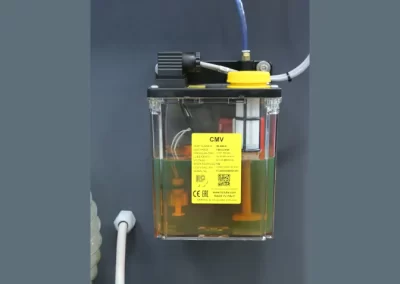

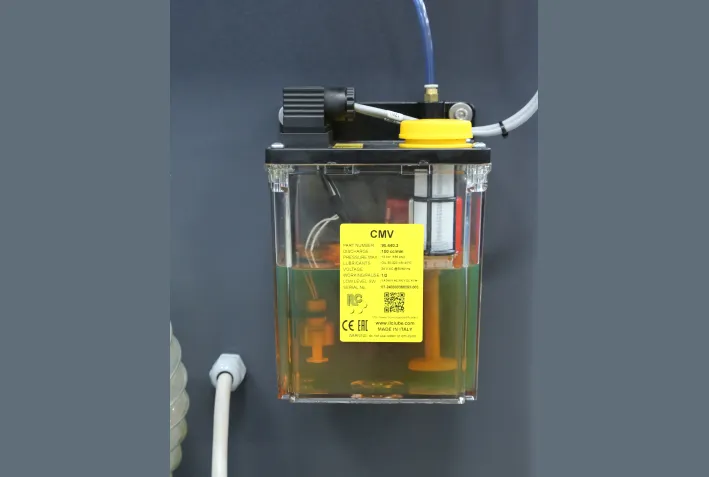

Lubrificazione centralizzata automatica mediante elettropompa programmabile
Lampada a tubo LED per illuminazione cabina di lavorazione, grado di protezione IP67
Sistema operativo Windows, con interfaccia grafico operatore, menu guidato, diagnostica macchina
Affilatura e costruzione della dentatura A, AW, B, BW, C secondo le norme DIN 1840
Angoli di spoglia superiore (angolo sul petto del dente) e angolo di spoglia inferiore (angolo sul dorso del dente) programmabili liberamente ed individualmente
Programmazione libera della profondità del dente fino a ± 20%, sul valore di default, calcolato dal CNC
Compensazione dello spessore mola

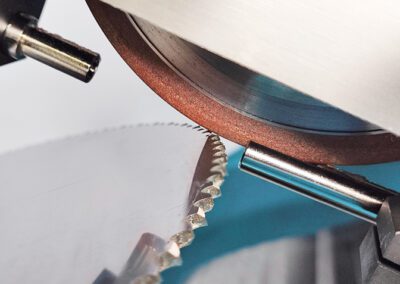

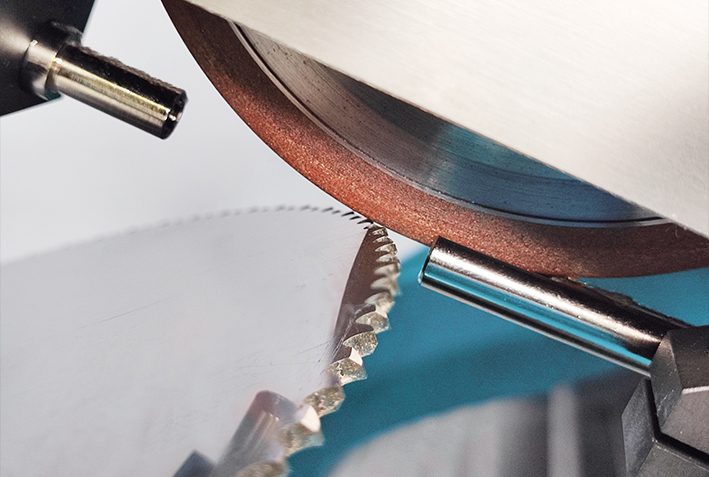

Smussatura laterale della dentatura
Memorizzazione e richiamo di 99 programmi di lavorazione
Visualizzazione del tempo di affilatura rimanente alla fine del ciclo
Coming soon
Coming soon
| Diametro sega HSS (a frizione) | (50) 150 - 560 (710) mm |
|---|---|
| Spessore massimo sega circolare | 6 mm |
| Numero denti | 10 - 998 |
| Diametro esterno | 150 mm |
| Diametro foro | 32 mm |
| Elettropompa lubrorefrigerante | 50 litri/min - 7,5 bar |
| Velocità di lavoro | 2 - 60 denti/min |
| Potenza motore mola | 2,2 kW |
| Potenza installata | 5 kVA |
| Peso netto | 963 kg |
Affilatura e costruzione dentatura di seghe per taglio a frizione
Affilatura e costruzione della dentatura a passo variabile, con programmazione libera della variazione di passo
Affilatura e costruzione dentatura di seghe circolari con uguale diametro
Affilatura e costruzione dentatura di seghe in metallo duro integrale
Rettifica cilindrica per la rimozione della dentatura
Intagliatura radiale per coltelli e lame circolari
Modifica geometria dente con forme dente memorizzabili
Affilatura e costruzione denti con forma speciale

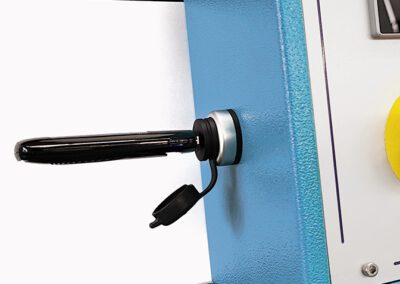

Teleassitenza
Gateway e interfaccia software per Industria 4.0
Versione macchina per seghe circolari HSS da diametro 150 a diametro 650 mm, e seghe circolari a frizione da 150 a 710 mm

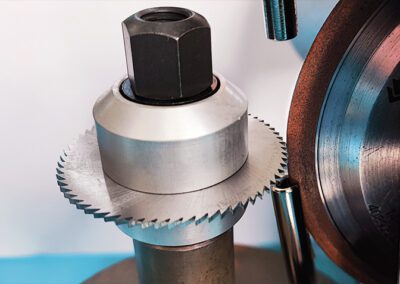

Supporto per seghe circolari da diametro 50 mm a diametro 150 mm
Impianti di lubrorefrigerazione ad alta pressione e sistemi di depurazione di varie tipologie
Aspiratori nebbie di lavorazione di varie tipologie
Amperometro digitale per l’indicazione dell’assorbimento del motore mola
Lampada per indicazione fine ciclo automatico
EQUIPAGGIAMENTO A RICHIESTA
