REKORD 500 CNC
Заточной станок с ЧПУ для пильных дисков по металлу
Заточный станок с ЧПУ REKORD 500 использует эльборовые или алмазные шлифовальные круги для достижения высокого качества и точности поверхности при сокращении времени обработки.
Обработку можно проводить со смазкой эмульсионной СОЖ или чистым маслом. Заточным станком может пользоваться и неопытный оператор.
Максимально простое программирование заточного станка полностью цифровое: здесь данные вводятся в соответствии с управляемым и легким для понимания и удобным для оператора меню, которое визуализируется на широком дисплее. Углы наклона зубьев могут свободно и индивидуально программироваться для достижения наиболее подходящей формы зубьев для разрезаемого материала Форма и профиль зубьев автоматически рассчитываются и программируются в соответствии со стандартами DIN, но при необходимости оператор в любом случае может легко изменить форму зубьев.
Система СОЖ высокого давления обеспечивает идеальное охлаждение процесса, а системы очистки охлаждающей жидкости с автоматическим управлением гарантируют чистоту и эффективность СОЖ.
DENTI:
Заточка и формировка зубьев пильных дисков по металлу
Камера для защиты зоны заточки
Установка СОЖ под высоким давлением с очистителем
Улавливатель тумана, образующегося в ходе заточки
Электронный маховик для перемещения шлифовальной каретки

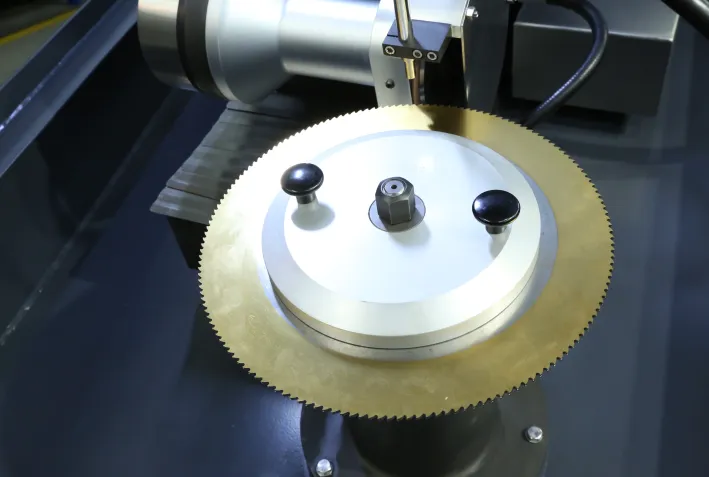

Монтаж дисковой пилы с фланцами для увеличения жесткости и точности
Быстрая регулировка шпинделя шлифовального круга для бокового снятия фасок
Автоматическая централизованная смазка с помощью программируемого электронасоса
Люминесцентная лампа для освещения зоны заточки
ОC Windows, графический интерфейс пользователя, меню, диагностика станка
Заточка и изготовление зубьев A, AW, B, BW, C в соответствии со стандартами DIN 1840
Боковое снятие фасок на зубьях
Сохранение в памяти и вызов 99 программ обработки
Выравнивание толщины шлифовального круга
Свободно программируемые углы заточки зубьев
Индивидуальное и свободное программирование угла передней и задней стороны зуба
Свободное программирование глубины зуба с допуском ± 20% для значения, расчитанного ЧПУ
Отображение времени заточки, оставшегося до завершения цикла
Coming soon
Coming soon
| Диаметр пилы HSS (фрикционная) | (50) 150 - 560 (710) мм |
| Максимальная толщина дисковой пилы | 6 мм |
| Количество зубьев | 10 - 998 |
| Диаметр шлифовального круга | 150 мм |
| Диаметр отверстия | 32 мм |
| Рабочая скорость | 2 - 60 зубьев/мин |
| Электронасос СОЖ | 50 литров/мин - 7,5 бар |
| Мощность двигателя шлифовального круга | 2,2 кВт |
| Установленная мощность | 5 кВА |
| Вес нетто | 967 кг |
Заточка и изготовление зубьев фрикционных пил
Заточка и изготовление зубьев с переменным шагом со свободным программированием отклонения шага
Заточка и изготовление зубьев дисковых пил одинакового диаметра
Заточка и изготовление зубьев твердосплавных пил
Цилиндрическое шлифование для удаления зубьев
Прорезание зубьев дисковых ножей
Изменение геометрии зубца с сохранением форм зубца
Заточка и изготовление зубьев специальной формы
Версия станка для дисковых пил из высокопрочной стали диаметром от 150 до 630 мм и фрикционных дисковых пил диаметром от 150 до 710 мм

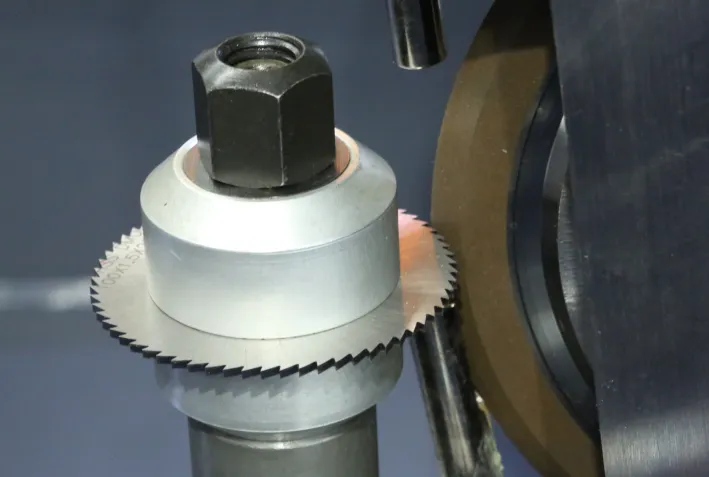

Опора для дисковых пил диаметром от 50 мм до 150 мм
Установки СОЖ высокого давления и системы очистки, очистители различных типов
Туманоуловители различных типов
Амперметр для индикации поглощения двигателя шпинделя шлифовального круга
Лампа для автоматической индикации окончания цикла
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
